Simbol intern: CYABY(-F) (SR CEI 60502)
Simbol international: YKYFtly (PN-93/E-90401)

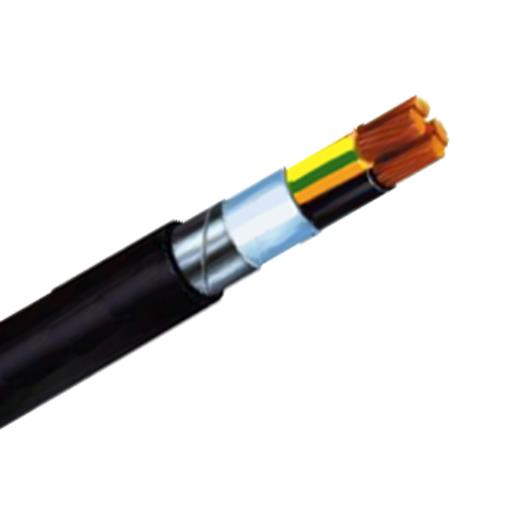

Constructia:
Conductoare: din cupru uni- sau multifilare.
Izolatie: pe fiecare manunchi cu PVC de tip DIV 10. Material de umplutura: intre manunchiuri. Invelis comun.
Manta interioara: PVC tip DMV 17 negru sau gri.
Armatura: realizata din benzi de otel zincate (Abz) sau nezincate (Ab). Banda laminata la rece nezincata sau zincata de grosime minima 0.2-0.5 mm .
Mantaua: PVC de culoare neagra, pentru CYABY-F din PVC de culoare verde.
Caracteristici:
Cablu din cupru cu izolatie din PVC si armare din benzi de otel.
Conductor de cupru unifilar clasa de flexibilitate 1 sau multifilar clasa de flexibilitate 2, conform SR CEI 60228, izolatie de PVC, invelis comun, manta interioara, armatura din banda de otel, manta exterioara de PVC.
Cablul este cu intarziere marita la propagarea flacarii, conform SR EN 50266-2-4, categoria C. Cablurile care au F la sfârşitul simbolului sunt cu întârziere mărită la propagarea flăcării, conform SR EN 50266-2-4, categoria C.
ru – conductor rotund unifilar
rm – conductor rotund multifilar
su – conductor sector unifilar
sm – conductor sector multifilar
Aplicatii:
Cablu de energie pentru instalatii electrice fixe: pentru utilizare in pamant, in canale de cabluri, in interior sau in exterior sau pozate in pamant. Constructia lui permite folosirea in locuri unde exista riscuri de deteriorari mecanice.
Cablurile cu un conductor cu armatura din banda de otel nu se vor utiliza in instalatii de curent alternativ.
Cablurile trebuie protejate impotriva agentilor corozivi , a solventilor chimici si a radiatiilor solare.
Specificatii tehnice:
Tensiunea nominala: 0,6/1 kV.
Material conductor: cupru
Standard de referinta: SR CEI 60502-1;
Temperatura mediului ambiant: de la -33°C la +70°C, la instalare: de la +5°C.
Tensiunea de încercare: 3,5 kV, 50 Hz, timp de 5 minute.
Raza minimă de curbura la pozare:
• 15 x diametrul cablului cu un conductor
• 12 x diametrul cablului cu mai multe conductoare
